日立全熱交換器與淨化箱
服務細項
點擊圖片放大商品名稱:
日立全熱交換器與淨化箱
日立全熱交換器與淨化箱
詳細介紹:
空氣淨化系統｜日立冷氣
空氣淨化系統- 提供高效的室內空氣淨化和品質監控解決方案，確保您的居住或工作環境中的空氣清新和健康。深入了解系統特點和性能，為您的生活品質帶來更多保障
室內空氣品質解決方案
透過日立全熱交換器與淨化箱，與空間一同自在呼吸。
極品空氣淨化網
日立冷氣身為空調領導者，致力於商用空調解決方案的強化。全熱交換器、淨化箱、業務用除濕機等機種，建構最完整極品空氣淨化網。
1. 根據SGS檢驗報告，在一個密封的測試空間[2.9米*1.4米*1.9米]內，經過一小時運行後，對於微細懸浮顆粒PM2.5的去除率超過99.9%。
–空氣淨化系統

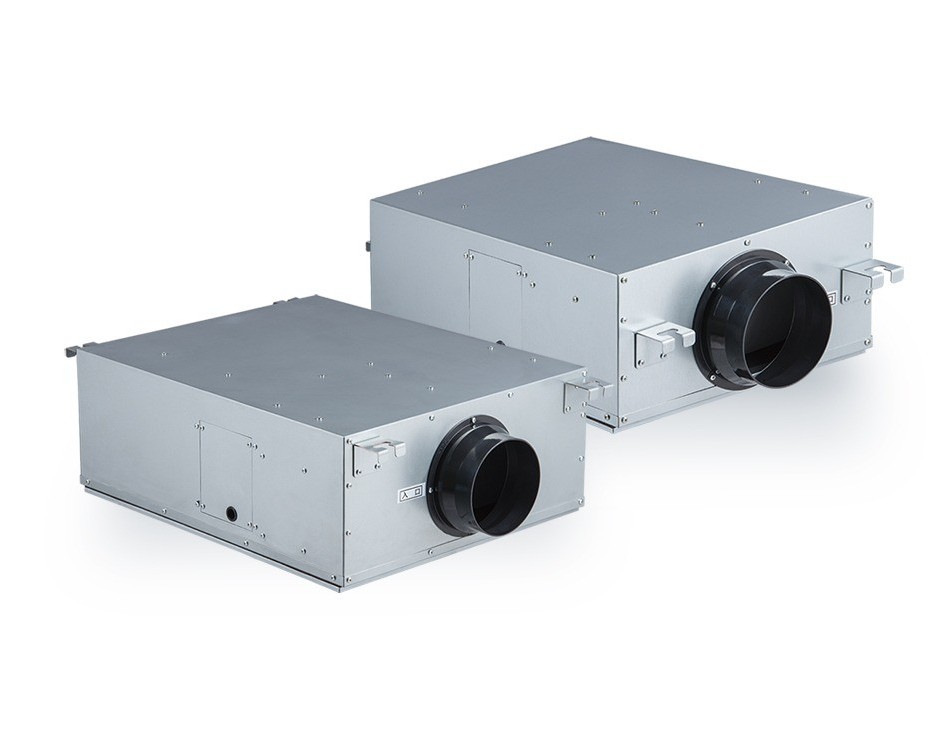

日立淨化箱（UDPI 系列）擁有雙層結構。前置濾網有效去除大型異物，隨後 PM2.5 濾網高效淨化空氣。我們的空氣淨化箱配備內置馬達，以保持穩定的氣流，解決了過多風道阻力導致氣流不足的問題，細懸浮微粒去除率高達99.9%1。
–可與空調機連動，降低35%的空調機負載，節約空調費用

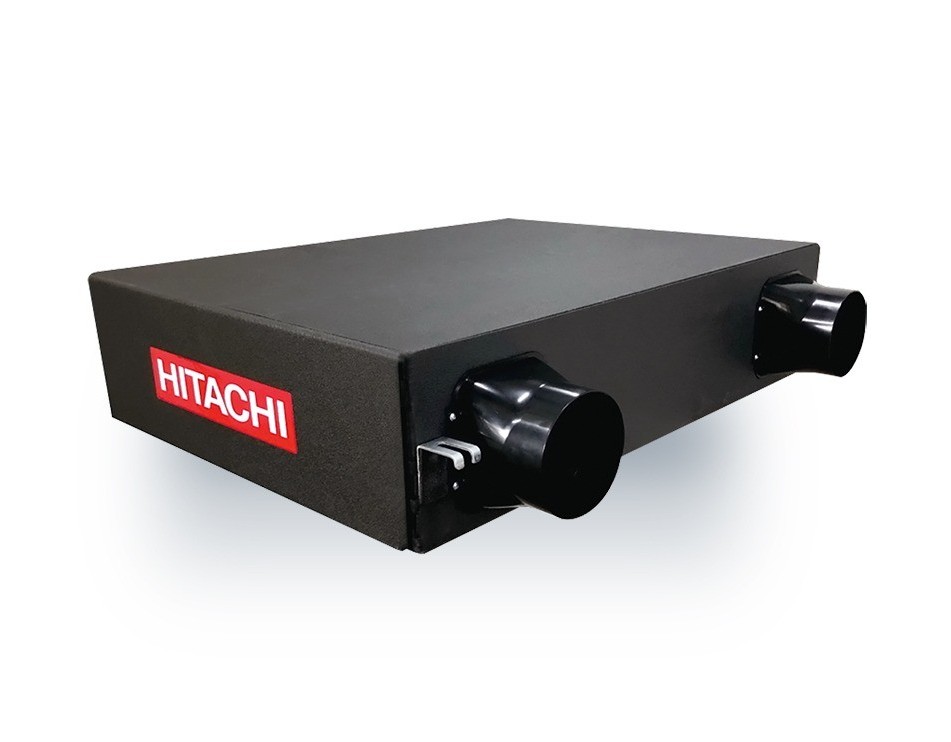

日立全熱交換器將室內側排氣的同時引進室外側新鮮空氣，並進行熱交換，減少因換氣導致室溫改變，可與空調機聯動，降低引入外氣時空調機的負載。
–深耕台灣的變頻空調領導品牌
台灣和日本的空調產業紛紛外移大陸或東南亞之際，日立冷氣則持續加強投資、深耕台灣超過半世紀，擁有全國最大空調製造廠、領先業界的空調試驗室及全國頂尖的空調研發團隊，以日本同步科技，在台灣研發、設計、製造高品質冷氣。
